При строительстве частных и загородных домов многие задумываются о необходимости обустройства бассейна на территории участка. Растет популярность водных видов спорта, поскольку плавание и аквааэробика оказывают положительное воздействие на самочувствие и здоровье человека. По этой причине все больше возводится отелей, пансионатов и спортивных комплексов с бассейнами. О том, как происходит проектирование и строительство водного объекта, эта публикация.
Разрешительная документация для возведения бассейна
Организация и управление строительным производством начинаются с изучения и подготовки исходно-разрешительной документации. Основными документами, где прописаны все правила и стандарты проектирования и возведения бассейнов общественного пользования, считаются:
- ГОСТ Р 53491.1–2009 – общие требования;
- ГОСТ Р 53491.2–2012 – требования к безопасности, охране жизни и здоровья;
- СП 31–113–2004 – свод правил и нормативных актов для строительства плавательных бассейнов;
- СП 118.13330.2012 – общие требования к возведению общественных зданий и сооружений;
- СанПиН 2.1.2.1188–03 – правила и нормы санитарно-эпидемиологической службы;
- СНиП 2.08.02–89 – справочное пособие.
При отсутствии квалификации и спецобразования у заказчика все работы берет на себя компания-подрядчик. В первую очередь, исходно-разрешительная документация понадобится проектировщикам. Отдельного внимания заслуживает раздел, посвященный организации подачи воды, включая этапы ее очистки и дезинфекции. В нормативных актах и сводах прописаны допустимые для применения материалы, реагенты, системы и прочее специализированное оборудование. Все эти меры направлены на обеспечение подачи надлежащего качества воды.
Разновидности бассейнов
Существуют различные виды бассейнов, которые можно классифицировать по целевому назначению, параметрам, характеру водообмена и принципу водоотведения на очистку и обеззараживание.
В соответствии с задействованным принципом водообмена они делятся на такие:
- проточные – процесс подачи воды не прекращается;
- рециркулярные – циркуляция жидкости в системе замкнутого типа;
- резервуары с регулярной полной заменой воды.
Последний вариант предполагает полную замену воды после каждого посетителя. Такие водные резервуары характерны для здравниц и медучреждений.
В соответствии с применяемым методом водозабора на фильтрацию бассейны бывают:
- переливные – собравшийся на поверхности загрязненный слой стекает в расположенные по периметру конструкции переливные лотки;
- скиммерные – отток загрязненного слоя воды к фильтрационной системе осуществляется с помощью специальных плавающих заслонок (одной/нескольких).
В соответствии с предназначением водные объекты такие:
- плавательные – для детских, учебных, спортивных и т. п. учреждений;
- не плавательные – волновые, гидромассажные, плескательные и другие бассейны для купания.
Конструкция водного комплекса может изготавливаться из стеклопластика, полипропилена или нержавеющей стали высокого качества. Выбор материала определяется техническими и эксплуатационными характеристиками будущей конструкции, особенностями местности, требованиями и финансовыми возможностями заказчика.
Несмотря на большой выбор строительных материалов, при возведении бассейнов для оздоровительных, спортивных и развлекательных центров чаще всего используют железобетонные конструкции. При этом технология заглубления железобетонного бассейна позволяет изящно оформить аквазону и органично вписать искусственный водоем в дизайн ландшафта.
К другим преимуществам железобетонных конструкций относят:
- прочность и надежность материала;
- устойчивость к механическим и ударным воздействиям;
- высокую сопротивляемость к атмосферным осадкам и воздействиям окружающей среды;
- стойкость к перепадам температурных режимов;
- долговечность;
- универсальное применение;
- возможность декорирования различными облицовочными материалами.
Данная публикация представляет собой пошаговое руководство возведения бетонного бассейна заглубленного типа.
Особенности проектирования стационарного бассейна общественного пользования
Возведение бассейна невозможно без составления проекта, изготовления чертежа, конструктивного анализа будущего водоема и изучения прилегающих к нему территорий. Обратите внимание, что проектирование необходимо как для закрытых, так и для открытых конструкций. В последнем варианте – бассейн под открытым небом – проект можно дополнить оригинальными идеями и интересными вариантами его внедрения в общую концепцию ландшафта.
Справка. Согласно нормативному документу СанПиН 2.1.2.1188–03[5], расположенный под открытым небом бассейн не может находиться в непосредственной близости с жилыми домами, промышленными, производственными и прочими строениями. Минимальное расстояние составляет 100 м. Кроме того, водный комплекс должен иметь защиту со стороны проезжей части. Это могут быть высаженные в несколько рядов деревья и кустарники. Ширина полосы растительного ограждения – от 5 м и более. При выборе видов, сортов деревьев и кустарников не рекомендована посадка растений-аллергенов. Культуры, которые во время цветения образуют опушенные семена, волокнистые вещества и хлопья, негативно воздействуют на самочувствие и здоровье человека.
Прописанные выше нормы обязательны для исполнения при сооружении общественных бассейнов.
Изначально проводятся анализ и определение размеров, форм, типов и особенностей расположения водоемов. Все это относится к этапам архитектурного проектирования. Следующий шаг – статический просчет емкости бассейна для возможного установления эксплуатационных характеристик и порога прочности конструкции. При проведении статического расчета придерживаются следующего алгоритма действий.
- Определение конструкции, ее формы и габаритов.
- Отбор материалов для заливки основы резервуара.
- Создание проекта и изготовление чертежа объекта. При необходимости просчет степени просадки и промерзания грунта, уровня залегания подземных вод.
- Просчет степени физических и ударных нагрузок на все конструктивные элементы.
- Составление сметы.
- Расчет сечений конструктивных элементов.

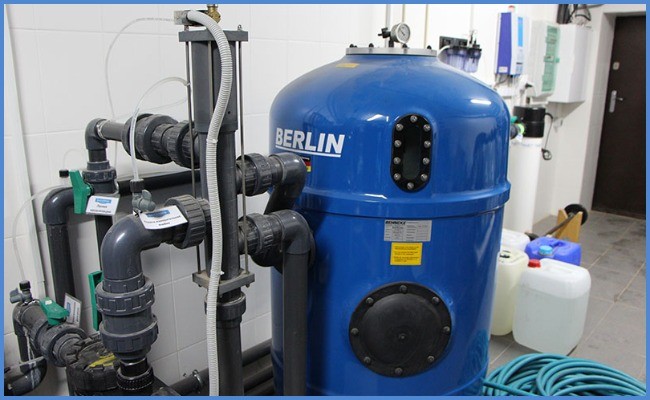

Выбор оборудования для очистки и дезинфекции воды
В заглубленных бетонных бассейнах чаще всего предусмотрен скиммерный способ водозабора. Спецустройство в виде бака (то есть скиммер) подключено к циркулярному насосу, который производит забор воды на фильтрацию. Очистка жидкости от различных примесей и мелкого мусора осуществляется в песчаном фильтрационном канале.
Также возможна дополнительная установка системы озонирования или специального оборудования для проведения ультрафиолетового обеззараживания. Данная методика направлена на повышение эффективности процесса обеззараживания воды (при этом снижаются расходы на приобретение дезинфицирующих препаратов и реагентов). Монтаж водяного теплообменника и электронагревателя обеспечивает равномерное нагревание воды и поддержание заданного температурного режима.
Контроль требуемых нормами и стандартами параметров качества воды можно выполнять как в ручном, так и в автоматическом режимах. Автоматизированная схема работы более удобная и практичная. Осуществление измерений, их фиксирование и управление насосами-дозаторами хлорсодержащих препаратов и рН-корректоров производятся с помощью спецоборудования. По завершении этого цикла система выполняет подачу обработанной реагентами жидкости через специальные форсунки. Наполнение чаши бассейна происходит автоматически.
Выбор оборудования для очистки и дезинфекции воды должен осуществляться в соответствии с правилами и требованиями нормативного документа СанПиН 2.1.2.1188–03.
По окончании создания и согласования с заказчиком проекта переходят к строительным работам.
Расчет и подготовка котлована
Перед тем как приступать к строительству бассейна, нужно внимательно изучить особенность местности. К примеру, близкое залегание грунтовых вод является серьезной преградой на пути к возведению конструкции. Если заглубить чашу ниже уровня подземных вод, то со временем емкость всплывет.
Что же делать, если грунтовые воды на участке расположены близко к поверхности земли? Есть два варианта решения проблемы. Первый – строительство на другом участке. Второй – проведение сложных мероприятий по водопонижению. Последний вариант считается более практичным, но требует наличия специализированного оборудования и квалифицированных в этой области специалистов. Такие работы считаются дорогостоящими.
Определение глубины котлована включает в себя следующие данные:
- высота сформированной из гравия и песка прослойки;
- высота стяжки из цемента и песка;
- уровень оклеечной гидроизоляции;
- плотность поверхностной стяжки с учетом фиксирующей сетки армирования;
- толщина железобетонной конструкции;
- плотность отделочных материалов для выкладки стен и днища чаши;
- высота заглубления конструкции водоема.
Вырытый котлован имеет вид большой ямы. Необходимо выровнять боковые плоскости и тщательно утрамбовать дно. Насколько ровные поверхности и стенки объекта, проверяют строительным уровнем. Все работы по армированию и бетонированию железобетонной чаши контролируются квалифицированным инженером либо согласовываются с проектной документацией. Профиль котлована подбирается под профиль железобетонной чаши. Водоемы круглогодичного использования предполагают проведение работ по гидро- и теплоизоляции конструкции.
Установка опалубки
Размеры опалубки соответствуют прописанным в проекте параметрам и форме резервуара для водоема. Для установки опалубки используют исключительно прочные и качественные материалы. Правильно заложенный каркас опалубки поможет сэкономить время и избежать неточностей при выполнении дальнейших строительных и отделочных работ.
Армирование чаши и монтаж закладных деталей
От прочности выполненного из бетона резервуара зависит надежность и срок службы водоема. По этой причине для армирования емкости будущего водоема советуют использовать стальную арматуру. Рекомендованные параметры для армирующих прутьев – класс А500С (В500С) по ГОСТу Р 52544-2006. Прочную вязальную проволоку применяют для соединения арматурных прутьев. Установку конструктивных элементов из древесного материала и пенопласта, которые необходимы для формирования углублений в железобетонной конструкции, осуществляют таким образом, чтобы не нарушить арматуру.
Бетонирование емкости
Чашу бассейна изготавливают из бетонного раствора. Чаще всего заливку формы производят в два этапа. Сначала формируют донную часть, затем заливают стенки будущего водоема. Швы пересечения закрывают саморасширяющимися бентонитовыми шнурами. Более сложным (но при этом максимально надежным) считается способ заливки формы резервуара в один заход.
Для заливки чаши бассейна подходит тяжелый бетон высокой прочности. Оптимальный вариант – бетон марки М350 и класса прочности В25 (при этом степень водонепроницаемости должна быть от W6 и более). Можно применять бетон, который содержит особые примеси, повышающие технические и эксплуатационные характеристики готовой конструкции. При выборе бетона нужно обращать внимание на показатели его морозоустойчивости, водонепроницаемости и эластичности.
Оштукатуривание емкости бассейна
Затвердевшую бетонную емкость нужно довести до максимально ровного и гладкого состояния. Для этого применяют метод оштукатуривания. В качестве штукатурного слоя используют смесь пластификатора, просеянный мелкозернистый песок и цемент.
К поверхностям резервуара прикрепляют специальную сетку, поверх которой наносят штукатурку. Такой метод оштукатуривания считается более надежным и долговечным. С помощью оштукатуривания убирают шероховатости, мелкие трещины и прочие изъяны поверхностей. Более плотный слой штукатурки позволяет незначительно изменить форму резервуара.
Закладные элементы оборудования и их монтаж
По завершении процесса оштукатуривания переходят к монтажу водоотводной системы и фиксации закладных составляющих оборудования. Все конструктивные детали устанавливают и закрепляют в ранее сформированные углубления железобетонной чаши. Затем выполняют прокладку труб и проводов, которые будут соединять закладные детали и спецтехнику. В завершение производят заделку ниш и отверстий герметиком.

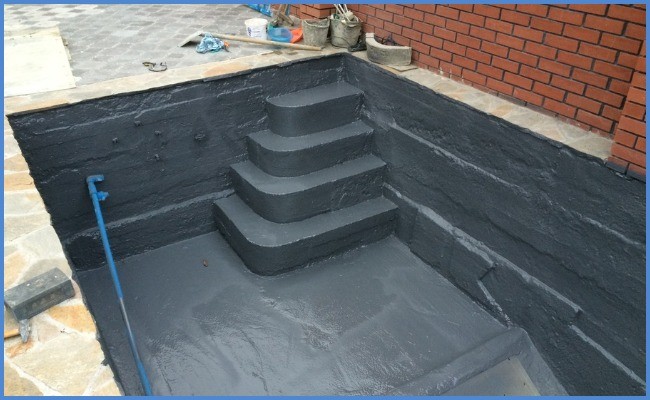

Проведение гидроизоляционных работ
Гидроизоляция внутренней поверхности забетонированной емкости будущего водоема предупреждает образование протечек. Донную часть и боковые стенки очищают от пыли, мусора и различных загрязнений. Первый слой специальной полимерной смеси наносится непосредственно на бетон. В полимерный «клей» утапливается армирующая сетка из синтетического волокна. Для улучшения гидроизоляционных свойств наносят второй слой полимерного материала. Особенно тщательно обрабатывают углы и места пересечения донной и боковых поверхностей.
Чтобы проверить гидроизоляционные свойства, чашу бассейна наполняют водой. Жидкость можно оставить на 1,5-2 недели. Если конструкция даст течь, нужно повторно обработать емкость полимерным составом.
Важно! Строительные работы можно считать завершенными. Но данную конструкцию сложно назвать полноценным бассейном – это всего лишь вместительная емкость для воды. Необходимо установить специализированное оборудование водоподготовки бассейна. Монтажные работы проводятся в отдельном помещении для спецоборудования.

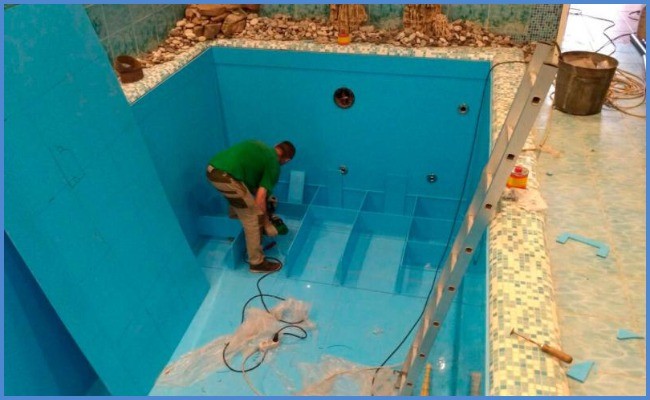

Выполнение декоративных и отделочных работ
Финальный этап возведения конструкции предполагают отделку и декорирование внутренних поверхностей. На этом этапе можно применять устойчивые к воздействию влаги фактурную затирку, монохромные, цветные и декоративные полимерные пленки, мозаику из стекла, плитку из стекла или керамики и т. д. Разноцветные плитки и мозаичные элементы можно собрать в виде оригинального рисунка либо тематического узора. Значительно реже встретите варианты окрашивания и напыления резиной. Главные недостатки этих методов декорирования – недолговечность. По сути, окрашивание или напыление внутренних поверхностей резиной нужно подновлять ежегодно, иначе бассейн утратит свои декоративные качества.
Кроме того, используемые для декорирования емкости материалы не должны содержать вредоносные вещества, которые при попадании в воду и накоплении создают благоприятную среду для размножения патогенных микроорганизмов.
Возведение бассейна с нуля – невероятно сложный и требующий специальных навыков, знаний и опыта технологический процесс. Неправильно подобранные материалы и конструктивные детали, некорректные подсчеты и нарушение последовательности действий могут привести к разрушению возведенной конструкции. Чтобы строительство бассейна не завершилось полным провалом, следует доверить дело профессионалам.
